智能光伏监控汇流箱的行业应用解决方案
随着光伏电站规模的不断扩大和分布式光伏系统的普及，光伏阵列的接线数量和管理难度显著增加。为了降低运维成本、提高系统安全性与发电效率，智能光伏监控汇流箱（Smart PV Combiner Box with Monitoring）应运而生。它不仅实现了多路光伏方阵的汇流、保护与输送，还集成了实时监控、数据采集、故障报警及远程运维等智能功能，是现代光伏电站的“神经节点”和“安全网关”。
在一个光伏阵列中，每若干块光伏组件串联形成一条光伏串（String），输出直流电。大型电站或分布式光伏项目通常包含几十至上百条光伏串，如果直接将每条串送到逆变器端，不仅布线复杂，损耗大，还不便保护。

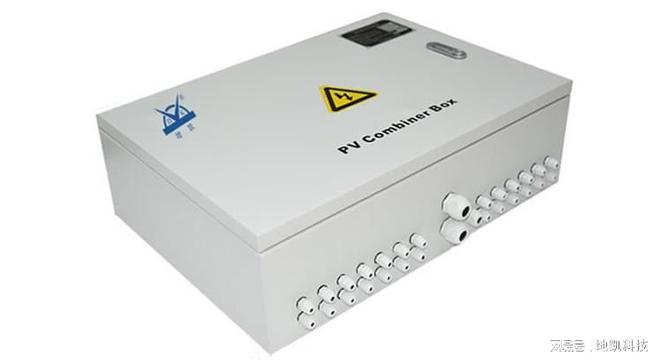

汇流箱的作用是将多条光伏串的直流电流汇聚在一起，通过总输出端送入逆变器直流输入，形成集中式或组串式逆变。
与传统汇流箱相比，智能光伏监控汇流箱在内部集成了电流、电压、绝缘、温度、SPD状态等在线检测模块，并通过通信单元（RS485/Modbus、CAN、以太网或4G/5G）将实时数据上传至监控系统或SCADA平台，实现远程监测、故障定位、智能告警和数据分析。

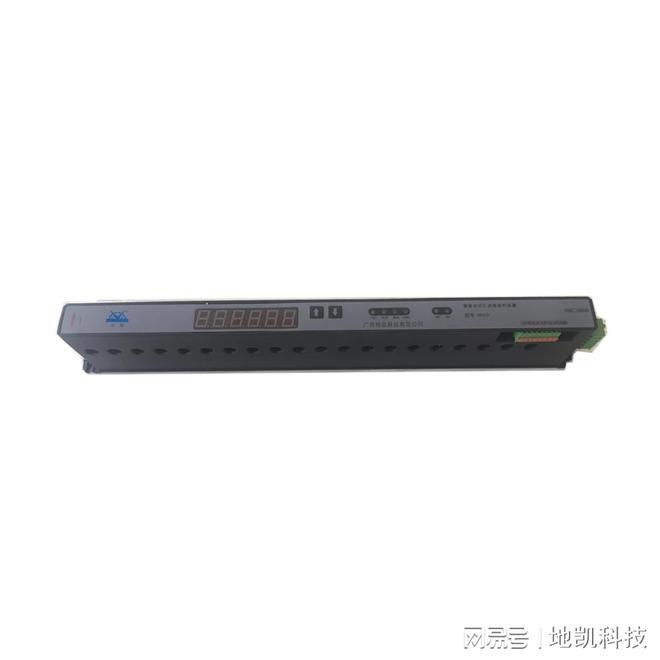

传感与监测：霍尔传感器或分流器测量每路电流；电压采集模块检测母线/NTC温度传感器监测端子、SPD或箱体温度；绝缘监测模块检测正负对地绝缘电阻。
每路电流、电压、功率在线采集，实现故障快速定位（如某一串光伏板遮挡或失效）。
通过SCADA系统可实时查看每路发电量、效率及故障告警，大幅减少人工巡检。
方案：采用24路1500 V DC智能汇流箱，每路熔断器30 A，SPD Imax 40 kA以上，防护等级IP65；通过光纤/4G与电站监控中心通讯；内置绝缘监测，报警阈值500 kΩ；适应-40~70℃环境。
效果：通过智能监控，每年减少人工巡检成本30%以上，故障定位时间由2小时缩短至5分钟，发电量提升约1-2%。
方案：配置8路或12路智能汇流箱，每路熔断器15 A，DC1000 V SPD，带Wi-Fi或NB-IoT模块直连云端。可集成电能计量模块，适合屋顶光伏。
效果：业主可通过手机APP实时查看每路发电量和设备状态，及时发现组件故障，维护简单。
方案：选用不锈钢或铝合金箱体、IP67防护等级、加装加热与除湿模块；SPD采用防盐雾设计；监测模块支持远程固件升级。
方案：智能汇流箱内置IEC61850协议，数据直接上传至数字孪生平台，与SCADA系统集成，实现组件级监控、IV曲线诊断、故障自动派工。
上电前检查熔断器、SPD状态；设定报警阈值（如绝缘电阻≥500 kΩ）。
地凯科技智能光伏监控汇流箱已经从传统“被动汇流”升级为“主动监控+智能运维”的关键设备，是现代光伏系统安全、高效、智能运行的必备环节。通过合理选型、科学部署与智能化平台集成，可以有效提高发电效率、降低运维成本、延长设备寿命，助力光伏电站向数字化、智能化方向发展。
